در دنیای مدرن فناوری، پرینترهای مخصوص چاپ مدارهای الکترونیکی نقش بسیار مهمی در تولید سریع و دقیق مدارهای الکترونیکی ایفا میکنند. این پرینترها امکان چاپ مستقیم بردهای مدار چاپی(PCB) را فراهم میکنند و به عنوان جایگزینی رقابتی برای ماشینآلات پیچیده و گران قیمت مطرحاند. در این مطلب با ما همراه باشید تا بررسی کنیم پرینتر چاپ مدارهای الکترونیکی چیست و چه کاربردهایی دارد.
بیشتر بخوانید: چاپگرهای با قابلیت تشخیص خودکار عیوب تایپی
پرینتر چاپ مدارهای الکترونیکی چیست؟
برای اینکه ببینیم پرینتر چاپ مدارهای الکترونیکی چیست ابتدا باید با برد مدار چاپی آشنا شویم. برد مدار چاپی (PCB) اجزای ضروری هر دستگاه الکترونیکی است. این بردها سطحی را فراهم میکنند که قطعات الکترونیکی روی آن قرار میگیرند و پالسهای الکتریکی به آنها متصل میشوند. بردهای مدار چاپی در اندازهها و شکلهای مختلفی بسته به مشخصات دقیق دستگاه تولید میشوند.
برای چاپ مستقیم طرح مدار روی بردهای مسی، از چاپگرهای تخصصی به نام پرینتر چاپ مدارهای الکترونیکی استفاده میشود.این پرینترها با استفاده از فناوری چاپ جوهرافشان یا لیزری، طرح را روی برد چاپ میکنند. پرینترهای PCB (Printed Circuit Board) در مقایسه با روشهای تولید سنتی، مزایای بسیاری از جمله هزینه کمتر، زمان تولید سریعتر و انعطافپذیری بیشتر در طراحی را ارائه میدهند.
کاربرد پرینتر چاپ مدارهای الکترونیکی چیست؟
چاپگرهای PCB با این کاربردها میتوانند فرآیند طراحی و تولید بردهای مدار چاپی را بهبود بخشند و به طراحان و مهندسان کمک کنند تا محصولات با کیفیتتری ارائه دهند. در ادامه با کاربردهای پرینترهای PCB آشنا میشویم:
- نمونهسازی سریع (Prototyping): تولید سریع نمونههای اولیه برای تست و ارزیابی طرحها.
- آموزش و تحقیق: استفاده در آزمایشگاههای دانشگاهی و مراکز تحقیقاتی برای آموزش و تحقیق در زمینه الکترونیک.
- توسعه محصول: تسریع فرآیند توسعه و بهبود محصولات الکترونیکی.
- تولید کوتاهمدت و کوچکمقیاس: مناسب برای تولید محصولات الکترونیکی در مقیاس کوچک و سفارشی.
- تعمیر و بازسازی: ساخت قطعات جایگزین برای تعمیر و بازسازی بردهای معیوب.
- تست مفهومی (Concept Testing): ارزیابی و تست ایدههای جدید قبل از تولید انبوه.
- تولید محصولات نوآورانه: امکان طراحی و ساخت محصولات جدید با فناوریهای پیشرفته.
- ساخت بردهای چند لایه: تولید بردهای پیچیده و چند لایه برای کاربردهای پیشرفته.
- پروژههای DIY: مناسب برای علاقهمندان به الکترونیک و پروژههای خانگی.
روش کار پرینتر چاپ مدارهای الکترونیکی چیست؟
چاپگرهای PCB از روشهای مختلفی برای تولید بردهای مدار چاپی استفاده میکنند. یکی از روشهای متداول شامل استفاده از بوردهای مسی است. ابتدا، مدار با نرمافزارهای طراحی PCB طراحی میشود. سپس، طرح مدار با پرینتر لیزری روی کاغذ انتقال چاپ شده و با اتوی داغ روی بورد مسی منتقل میشود. تونر به عنوان لایه محافظ عمل کرده و مس اضافی با اچینگ شیمیایی حذف میشود تا مدار نهایی ایجاد شود.
در روشهای پیشرفتهتر، پرینترهای سهبعدی از جوهرهای رسانا و عایق برای چاپ لایههای مختلف مدار استفاده میکنند. در حالی که پرینترهای جوهرافشان جوهر رسانا را به طور مستقیم روی بورد چاپ کرده و پس از خشک کردن، مدار ایجاد میشود. در ماشینکاری مسیرهای الکتریکی با ابزارهای دقیق برش و مته ایجاد میشوند. این روشها، بسته به نیاز و کاربرد، انتخاب میگردند.
خدمات ما: تعمیر پرینتر در محل
مزایای پرینتر چاپ مدارهای الکترونیکی چیست؟
پرینترهای PCB مزایای زیادی دارند از جمله تولید سریع و دقیق بردهای مدار چاپی که هزینهها و زمان مورد نیاز برای نمونهسازی و تولید را کاهش میدهد:
| مزایا | توضیحات |
| سرعت بالا | تولید سریع نمونهها در مقایسه با روشهای سنتی |
| دقت بالا | امکان ایجاد طرحهای پیچیده با دقت میکرومتری |
| هزینه کمتر | کاهش هزینههای تولید نمونههای اولیه |
| انعطافپذیری طراحی | امکان تغییر و بهروزرسانی سریع طرحها |
| سهولت استفاده | عدم نیاز به تجهیزات پیچیده و بزرگ |
| کاهش خطا | تولید بردهای با کیفیت و کاهش احتمال خطاهای انسانی |
| سازگاری با محیطزیست | کاهش ضایعات و مواد مصرفی نسبت به روشهای سنتی |
| پروتوتایپ سریع | تسریع فرآیند توسعه و تست محصولات الکترونیکی |
بیشتر بخوانید: تاثیر پرینترهای هوشمند در افزایش بهرهوری کاری
چالشهای پرینتر چاپ مدارهای الکترونیکی چیست؟
چاپگرهای PCB با وجود مزایای فراوان، معایبی نیز دارند که میتوانند بر تصمیمگیری در مورد استفاده از آنها تأثیر بگذارند:
| معایب | توضیحات |
| هزینه اولیه بالا | هزینه خرید و نصب چاپگرهای PCB میتواند بالا باشد. |
| محدودیت مواد | برخی چاپگرها ممکن است فقط با مواد خاصی کار کنند که این موضوع میتواند محدودیتهایی در طراحی ایجاد کند. |
| نیاز به نگهداری | چاپگرهای PCB نیاز به نگهداری و تعمیرات منظم دارند تا به درستی عمل کنند. |
| پیچیدگی فنی | استفاده از این دستگاهها ممکن است نیاز به دانش و مهارت فنی بالا داشته باشد. |
| محدودیت اندازه | برخی از چاپگرها ممکن است قادر به تولید بردهای بسیار بزرگ یا پیچیده نباشند. |
| سرعت تولید پایین برای حجم بالا | برای تولید انبوه و حجم بالا، ممکن است چاپگرهای PCB به اندازه روشهای سنتی کارآمد نباشند. |
| کیفیت متغیر | کیفیت بردهای تولید شده ممکن است بسته به نوع و مدل چاپگر متفاوت باشد. |
| محدودیت در لایهها | برخی چاپگرها ممکن است محدودیتهایی در تعداد لایههایی که میتوانند چاپ کنند داشته باشند. |
بهترین پرینتر چاپ مدارهای الکترونیکی چیست؟
چاپگرهای PCB زیادی در بازار موجودند. برخی از بهترین و معروفترین آنها عبارتاند از:
الپیکیاف پروتومت (LPKF ProtoMat)
الپیکیاف پروتومت (LPKF ProtoMat) یکی از پرکاربردترین چاپگرهای PCB است که با استفاده از ماشینکاری دقیق و ابزارهای برش و مته، مسیرهای الکتریکی را روی بردهای مسی ایجاد میکند. این دستگاه به دلیل دقت بالا و قابلیت تولید بردهای تکلایه و چند لایه، بسیار محبوب است. ProtoMat به طراحان اجازه میدهد تا نمونههای اولیه را با سرعت بالا تولید کنند که این ویژگی برای آزمایش و توسعه طرحهای پیچیده بسیار مفید است.
نانو دایمنشن دراگونفلای (Nano Dimension DragonFly)
نانو دایمنشن دراگونفلای (Nano Dimension DragonFly) با بهرهگیری از فناوری چاپ سهبعدی، یکی از پیشرفتهترین چاپگرهای PCB در بازار است. این دستگاه از جوهرهای رسانا و دیالکتریک برای چاپ لایههای مختلف مدار استفاده میکند که امکان تولید بردهای چند لایه پیچیده را فراهم میسازد. DragonFly بهویژه برای تحقیق و توسعه و نمونهسازی سریع مناسب است و به طراحان امکان میدهد تا بردهای با کیفیت و دقت بالا را با سهولت تولید کنند.
ولترا ویوان (Voltera V-One)

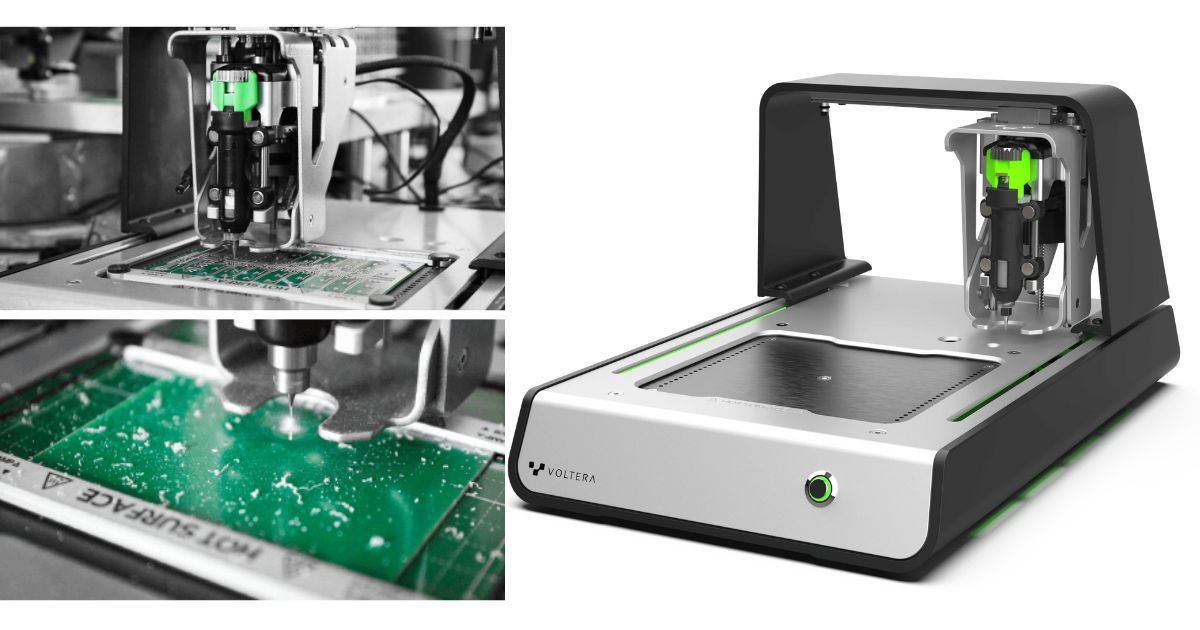

ولترا ویوان (Voltera V-One) یک چاپگر PCB رومیزی است که از جت جوهر رسانا برای چاپ مسیرهای الکتریکی استفاده میکند. این دستگاه به دلیل سهولت استفاده و اندازه کوچک، برای کاربران غیرحرفهای و پروژههای کوچک بسیار مناسب است. V-One به طراحان اجازه میدهد تا بردهای ساده و چند لایه را به سرعت و با هزینه کمتر تولید کنند که این ویژگی برای پروژههای DIY و نمونهسازی سریع بسیار ارزشمند است.
بنتام تولز (Bantam Tools)
ماشین مدار چاپی رومیزی بنتام تولز یک دستگاه ماشینکاری دقیق کوچک است که برای تولید بردهای مدار چاپی کوچک و پیچیده طراحی شده است. این دستگاه با قابلیت ایجاد مسیرهای الکتریکی پیچیده و نرمافزار کاربرپسند، به کاربران امکان میدهد تا نمونههای دقیق و با کیفیت بالا را به سرعت تولید کنند. بنتام تولز به ویژه برای فضای کوچک و کاربردهای DIY بسیار مناسب است و به طراحان و مهندسان کمک میکند تا فرآیند طراحی و نمونهسازی را بهبود بخشند.
فرآیند چاپ در پرینتر چاپ مدارهای الکترونیکی چیست؟
فرآیند چاپ در پرینتر چاپ مدارهای الکترونیکی بسته به نوع پرینتر ممکن است متفاوت باشد، اما مهمترین مراحل در فرآیند چاپ با پرینترهای PCB شامل موارد زیر میشود:
- طراحی و چیدمان: طراحی برد مدار چاپی با استفاده از نرمافزارهای CAD
- تبدیل به فایلهای Gerber: تبدیل طراحی به فایلهای Gerber برای هر لایه PCB
- چاپ لایهها: چاپ لایههای مختلف مدار با جوهر رسانا یا مواد دیگر.
- اعمال مواد رسانا و عایق: استفاده از جوهرهای رسانا و عایق برای ایجاد مسیرهای الکتریکی.
- سوراخکاری: ایجاد سوراخها برای قطعات و ویاها.
- اچینگ: حذف مس اضافی برای تشکیل مسیرهای الکتریکی.
- آبکاری: پوشش دادن سوراخها و مسیرهای الکتریکی با لایههای مس و لحیم.
- اعمال ماسک لحیم: پوشش برد با ماسک لحیم برای جلوگیری از اتصال کوتاه.
- چاپ سیلکاسکرین: چاپ علائم شناسایی و شماره قطعات روی برد.
- مونتاژ: قرار دادن و لحیمکاری قطعات روی برد.
- بازرسی و تست: بررسی و آزمایش عملکرد صحیح برد مدار چاپی.
این مراحل بسته به نوع و مدل پرینتر PCB و تکنولوژی مورد استفاده، میتواند متفاوت باشد.
سخن پایانی
در این مطلب به طور اجمالی توضیح دادیم که پرینتر چاپ مدارهای الکترونیکی چیست و فرآیند چاپ آنها چگونه است. با وجود تنوع در تکنولوژیها و مدلهای مختلف، این پرینترها امکان تولید سریع و دقیق بردهای مدار چاپی را فراهم میکنند و برای نمونهسازی سیار مفید هستند. امیدواریم که این اطلاعات برای شما مفید بوده باشد و شما را در انتخاب و استفاده از پرینترهای PCB یاری دهد.
